EQUI8 : Equilibreur de réseau triphasé
(ENEDIS: ERT40A – 49.46.060)

L’Équilibreur Réseau 8kVA (EQUI8)
divise par 3 les chutes de tension et surtensions liées à des charges ou des productions monophasées sur les réseaux BT 400V 3P+N.

Fonctionnement Equi8

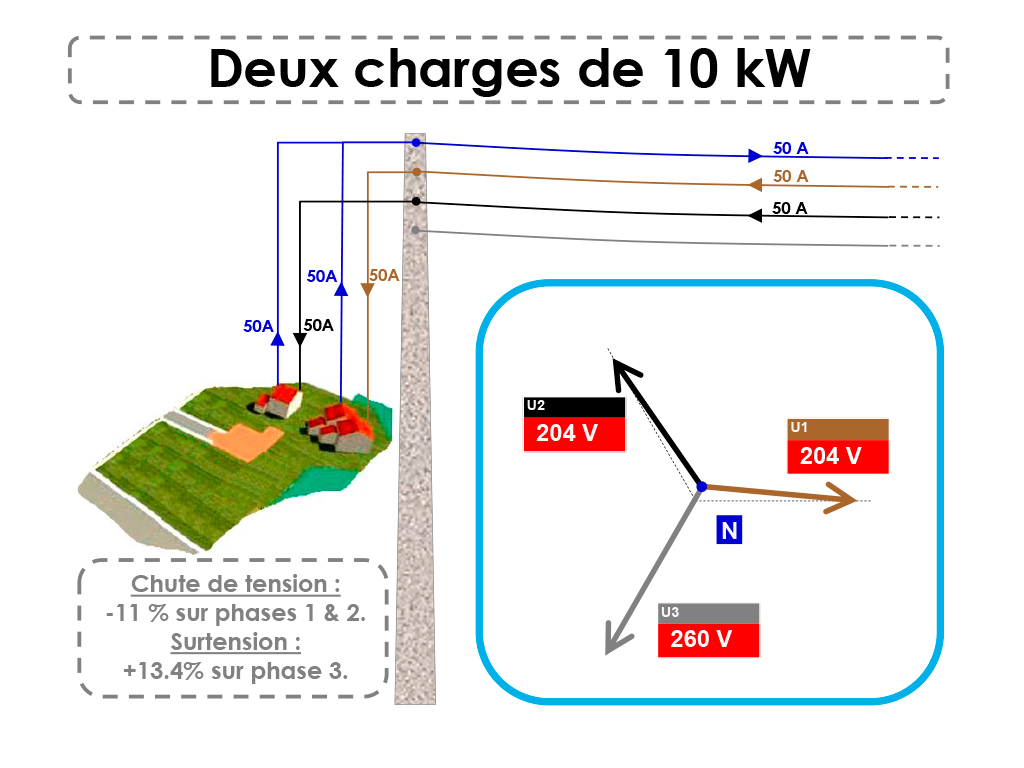

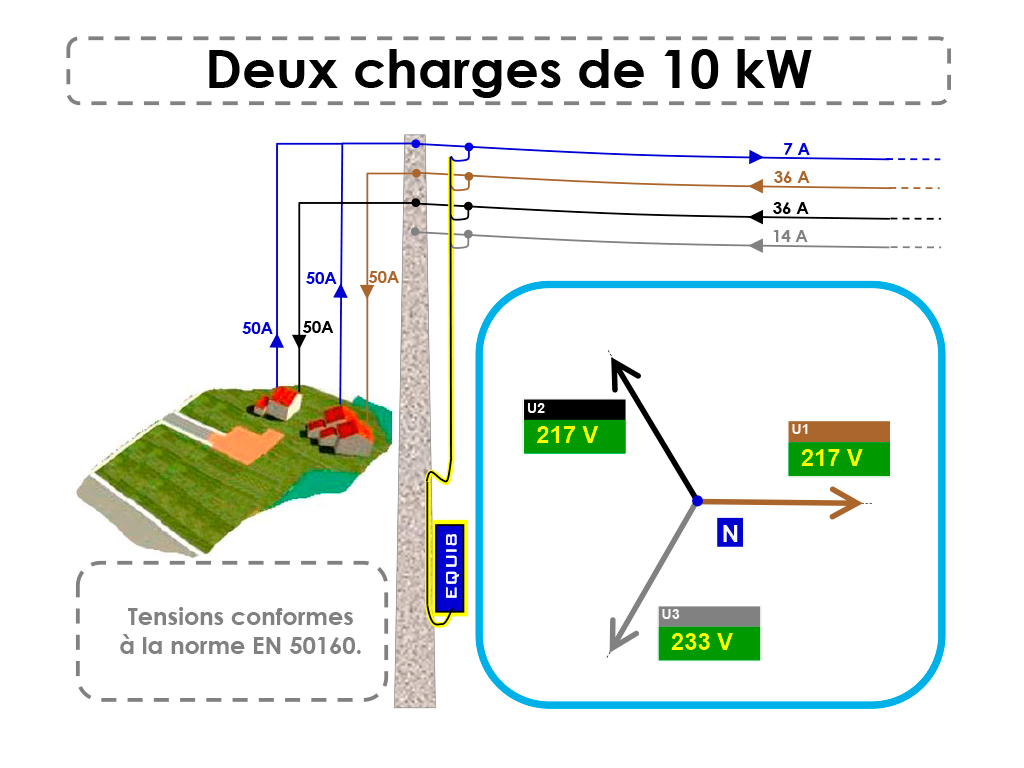

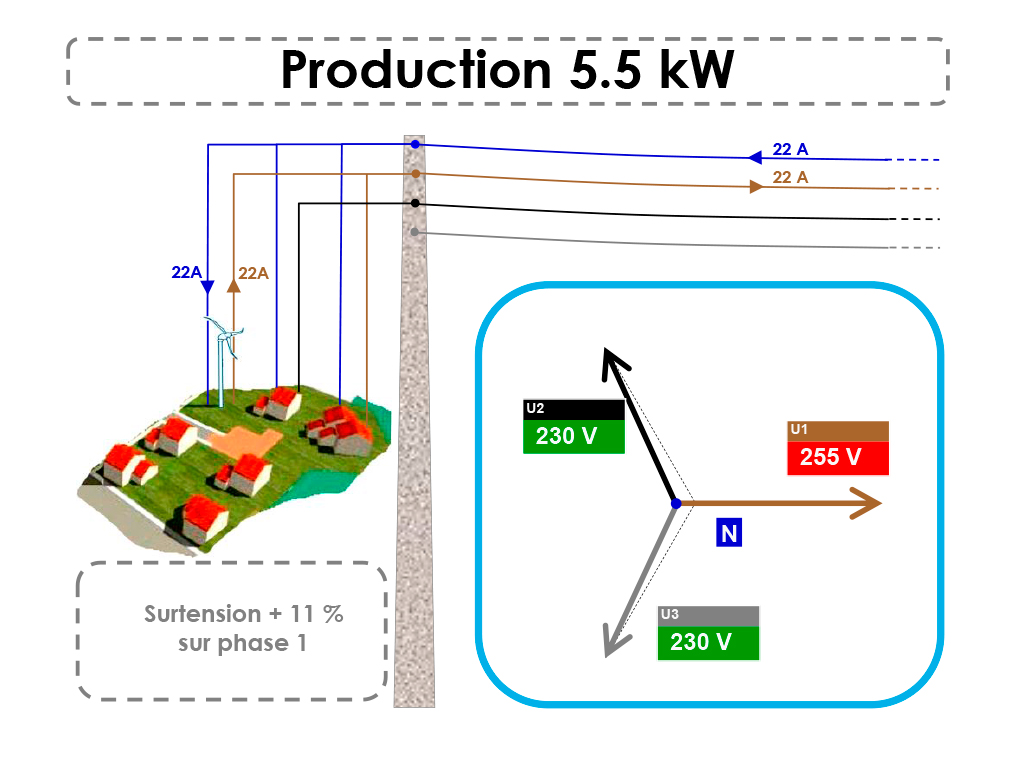

Sur les réseaux basse tension (BT 400V 3P+N) de longueurs conséquentes, les charges et les productions monophasées conduisent à des variations de tension qui peuvent être gênantes, induire des arrêts de productions (photovoltaïque, éolien…), voire des dommages sur les appareils électriques. Branché en parallèle du réseau au plus près des clients mal alimentés, l’EQUI8 crée un point neutre de faible impédance. Il absorbe la majorité du courant de neutre, redistribue ainsi les courants sur les 3 phases et améliore significativement l’équilibrage et les niveaux de tension.







Caractéristiques Principales

  • Application type : Réseau BT de plus de 300 m de long (Zphase + Zneutre > 0.3 Ohms), alimentant en bout de ligne des clients jusqu’à une puissance souscrite de 50 kVA consommation + 50 kVA injection
  • Design robuste : Bobines couplées en zigzag dans un coffret standard S15. Solution passive sans électronique. Dimensionné pour résister à long terme à des conditions climatiques sévères.
  • Installation : Rapide et facile pour 2 opérateurs sans grue ni outillages spéciaux.
  • Montage parallèle : Continuité d’alimentation assurée. Pas de modification des branchements clients
  • Coûts réduits : Évite les renforcements de réseau BT et réduit le temps de mise en œuvre d’une solution à la contrainte.

Spécifications Techniques

  • Dimensions, Poids : P21 x L54 x H55 cm, 53Kg
  • Réseau : triphasé 4 fils 400 V entre phases, 50 Hz
  • Courant nominal de déséquilibre : 45 A (Surcharge temporaire : jusqu’à 60 A pendant 3 heures et 80 A pendant 15 minutes)
  • Environnement : -40°C à 70°C . 0 à 100% RH. Brouillard sain (essai Ka, EN  60068-2-11)
  • Durée de vie utile :  > 30 ans
  • Rendement : 97.7% en charge, puissance à vide < 25 W
  • Carac. Méca et électriques : IK10, IP34D, classe 2 (EN 61140)

Validation d’implantation

  Avant implantation, il est recommandé de réaliser un calcul de validation :

  • Utiliser notre calculateur en ligne ci-dessous.
  • ou utiliser l’outil de simulation sous MS Excel Easycalc disponible ci-dessous en section Téléchargements.
  • ou intégrer les formules de calcul dans votre propre modèle
  • ou pour une étude de votre cas.

CALCUL EN LIGNE

Cet outil permet de calculer les 3 tensions Ph-N en un point du réseau après installation d’un EQUI8 à partir des mesures initiales des 3 tensions Ph-N.

Impédance réseau :

Zphase : Ohms
Zneutre : Ohms

Tensions initiales :

U1 U2 U3
V V V

Tensions avec EQUI8 :

U1 U2 U3

Courant interne Neutre EQUI8 :


Téléchargements



Contact

CME Transformateur dispose d’outils de modélisation des réseaux BT. N’hésitez pas à vos cas d’étude (plans, GDO, position et puissance souscrite abonnés, mesures…) afin de vérifier si l’EQUI8 répond à votre besoin.
